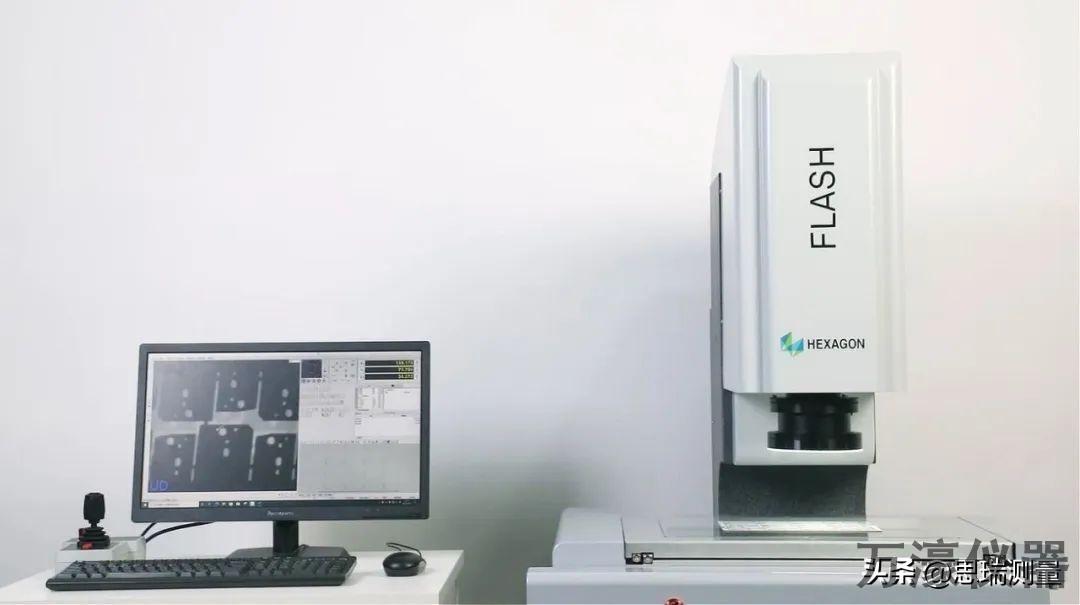

一键式影像闪测仪（FLASH VISION）又称之为橡胶密封圈快速检测专机，是思瑞测量自主创新设计的一款功能高效、方便快捷的精密检测设备，采用高分辨率远心光学镜头，结合高精度图像分析算法，一键精准闪测，专用于易变形、大小尺寸多、颜色种类多、批量微小零部件的快速检测。

1

O型密封圈测量方案

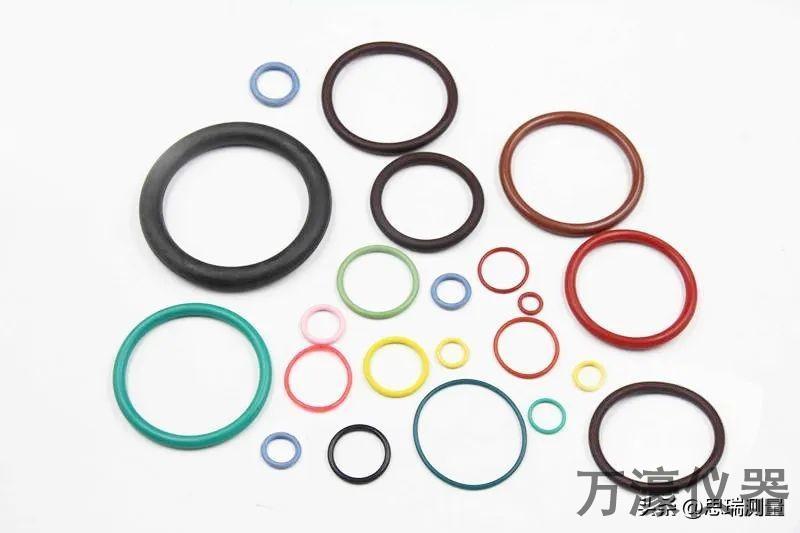

O型密封圈是一种截面为圆形的橡胶密封圈，也叫O型圈。它最初出现在19世纪中叶，被用作蒸汽机汽缸的密封元件。O型圈因价格便宜，制造简单，功能可靠，并且安装要求简单，是最常见的密封用机械设计。

O型密封圈的性能直接影响设备的正常工作，密封圈的尺寸公差特别是截面直径公差对设备的密封性能影响巨大。想要O型密封圈能长久保持密不透封，密封圈尺寸的精密检测至关重要。

传统测量方式的缺陷：

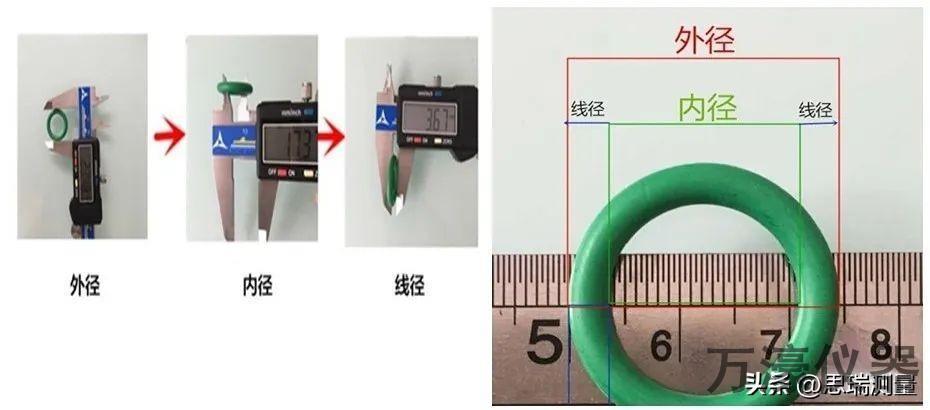

O型圈为不规则圆，传统O型圈测量中，先对零件识别拍照（不同直径零件需要重新编程），测量O型圈使用扫描轮廓，得出等效直径（内外径），通过计算内外径之差得出线径。传统测量方式对于O型圈检测很是不方便，测量精度过差，测量耗时过长，人工误差过大，人工成本过高。

为解决客户产品测量编程量大、效率低等问题，一键式影像闪测仪的密封圈模块即可解决传统测量方法的缺点。

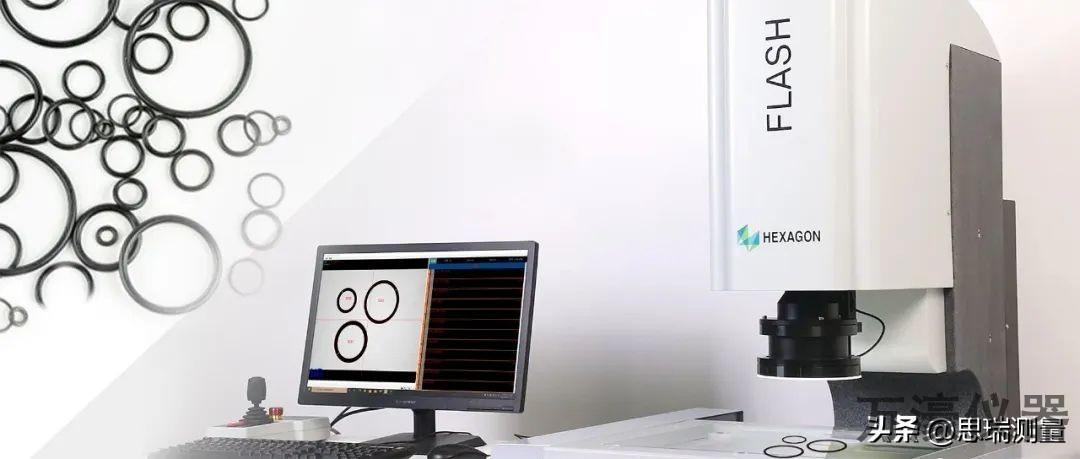

闪测仪搭配Flash Vision软件，无需编程，零件放置在工作台，一键即可完成O型密封圈内外径、内径及线径的尺寸测量，并判断产品的NG/OK。非常适用于易变形、大小尺寸多、颜色种类多、并且不成批次工件的检测。

测量案例二：线缆护套厚度测量方案

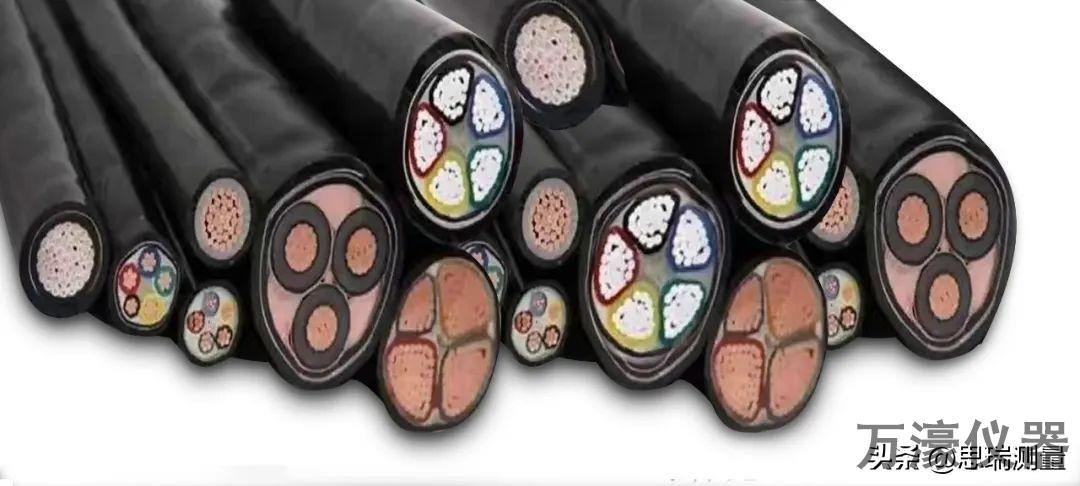

电缆的产品种类众多，应用范围十分广泛，涉及到电力、建筑、通信、制造等行业，与国民经济的各个部门都密切相关。而电缆护套保护着电缆不受到机械设备损害和化学腐蚀、不触碰水蒸气返潮、避免触碰电导体触电事故等。想要提高电缆的冲击韧性和增加使用期，电缆护套厚度的精密测量尤为重要。

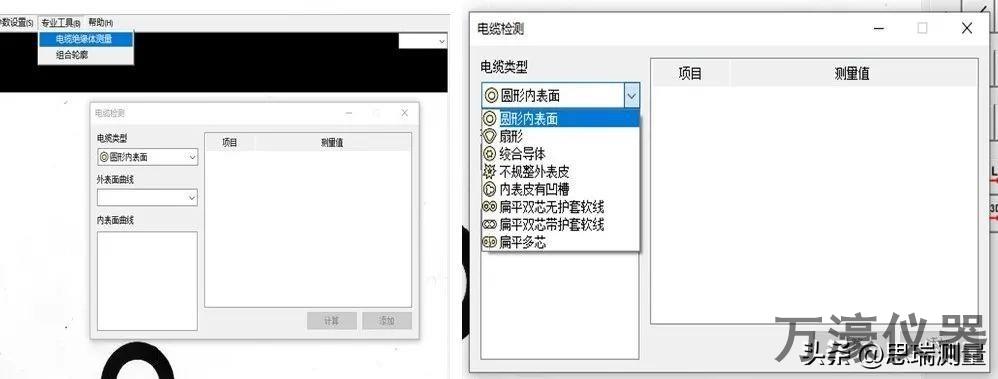

一键式影像闪测仪的电缆绝缘体测量功能可以快速测量出电缆护套的厚度尺寸。对于不同结构的电缆护套，闪测仪可根据电缆护套的结构使用不同的测量类型。

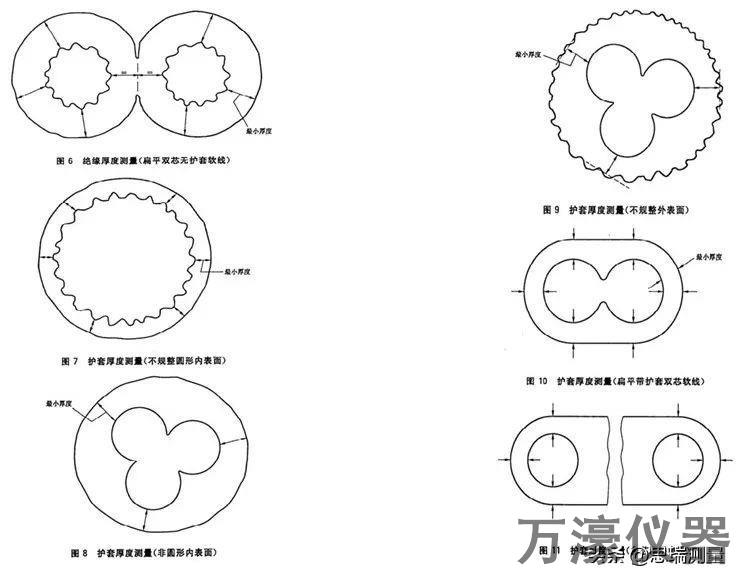

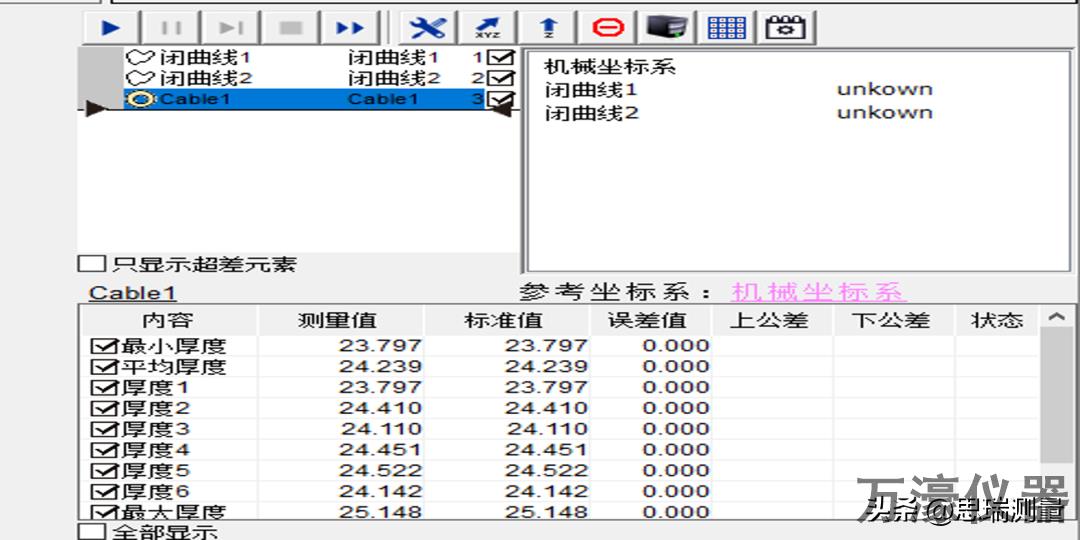

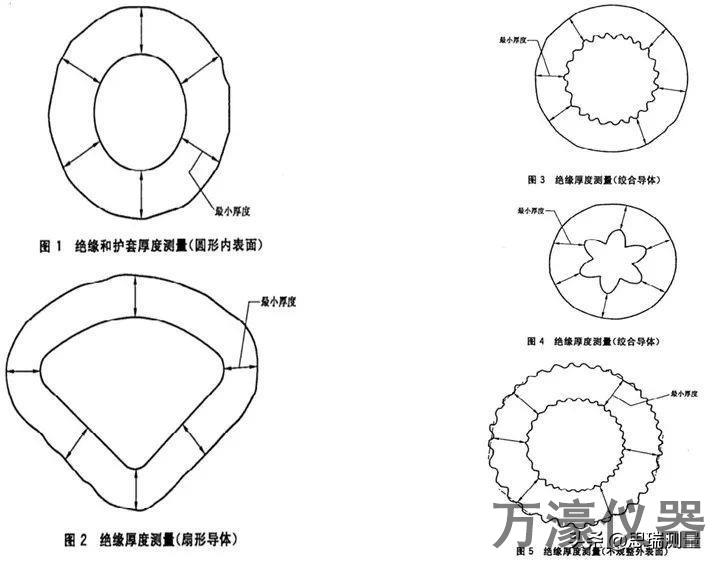

电缆绝缘体测量功能测量可以测量出电缆护套的6个位置的厚度，并计算出相应的最大值、最小值、平均值，并判断产品的NG、OK。

思瑞测量高精度、高效能一键式影像闪测仪，具有广泛的适用性；不仅能有效保障密封圈、线缆的加工品质，还适用于不易固定零件测量、 五金零件的大批量快速测量 ；同时，兼顾高精度和大视场，适合PCB板测量、钣金等薄壁平板类零件的快速测量。
