PCB板又可称为印刷电路板，是电气连接的载体，PCB板的品质直接影响着电子设备的性能。随着科技的飞速发展，电子产品迭代越来越快，这使得PCB的制作要求变得更精细，质量要求也越高，需要对外观及尺寸进行全检。

PCB板

传统PCB尺寸测量是采用影像仪或投影仪进行检测，这些设备智能化程度较低，多数步骤为人工操作，容易受主观因素影响，造成较大误差。且传统影像仪测量范围较小，测量效率低，无法满足现代PCB生产中快速批量交付的需求。

解决方案

使用普密斯图像尺寸测量仪，可测量PCB板上线宽、线长、线距、外形长宽、孔径、孔距、角度等尺寸。普密斯IMAGE3系列图像尺寸测量仪是一款智能化、高精密尺寸测量设备，搭载双侧双倍率远心镜头、千万像素工业相机及智能图像处理系统，可以实现快速精准测量，自动识别良品与不良品，效率相比传统检测工具可提升数十倍。

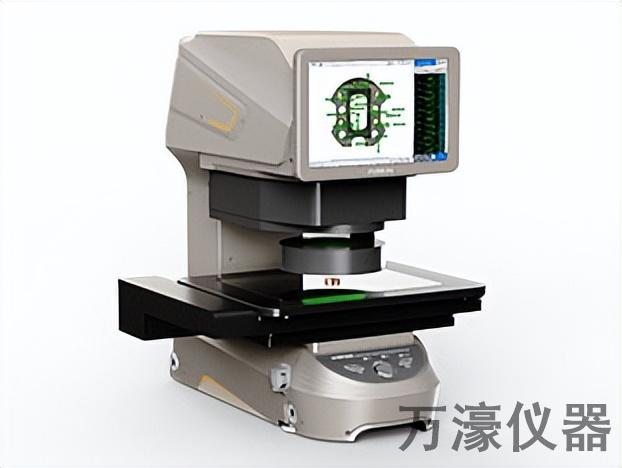

IMAGE3图像测量仪

方案优势

1. 自动识别产品方向及测量部位，放置后一键启动即可测量，测量速度快，一秒可测100个部位。300×200大视野一次性整体成像，即使增加测量位置也不会多花费测量时间，大大减少测量工时，提高检测效率；

2. 软件操作界面简单易懂，可轻松进行程序编写。测量完成自动生成数据报告，识别良品与不良品，数据报告可一键导出，支持多种格式；

3. 软件的自动对焦及边缘无效点自动过滤功能，排除了人为对焦不同和产品边缘无效部位产生的误差，实现任何人操作都能获得准确一致的检测结果。
